Programando ordenadores cuánticos

@mx_psi(@mstdn.io)

Instalación

mx-psi.github.io/libreim-quantum

Instalar stack,
clonar mx-psi/libreim-quantum y
ejecutar stack build

Computación clásica

El espacio de estados

Un ordenador clásico hace cálculos con símbolos.

Un bit es un elemento del espacio de estados \(\mathbb{B} := \{0,1\}\).

Podemos manipular un estado con varios bits.

Con \(n\) bits, el espacio de estados es \(\mathbb{B}^n\).

Puertas clásicas

Una puerta clásica es una función \(f: \mathbb{B}^n \to \mathbb{B}^m\).

\(n\) es el número de entradas y
\(m\) es el número de salidas.

\[\operatorname{NAND}(x,y) = \operatorname{NOT}(\operatorname{AND}(x,y))\]

Otras puertas

FANOUT: 1 entrada y 2 salidas, \[\operatorname{FANOUT}(x) = (x,x).\]

ANCILLA\(_x\): 0 entradas y 1 salida, \[\operatorname{ANCILLA}_x(\varepsilon) = x.\]

DESCARTA: 1 entrada y 0 salidas, \[\operatorname{DESCARTA}(x) = \varepsilon.\]

Circuitos

Un circuito es un grafo dirigido acíclico etiquetado

cada nodo es entrada, salida o una puerta,
entradas y salidas se asocian con un vértice cada una.
el grado de entrada y salida de un vértice coincide con el de su etiqueta.

Tiene una función \(C:\mathbb{B}^n \to \mathbb{B}^m\) asociada.
\(|C|\) es su número de nodos.

Conjunto universal

\(\mathcal{B}\) es universal si toda función es la función asociada a un circuito con puertas en \(\mathcal{B}\).

\(\mathcal{B} = \{\operatorname{OR},\operatorname{AND},\operatorname{FANOUT}\}\) no es universal

\(\mathcal{B} = \{\operatorname{NAND},\operatorname{FANOUT}\}\) es universal.

Reversibilidad

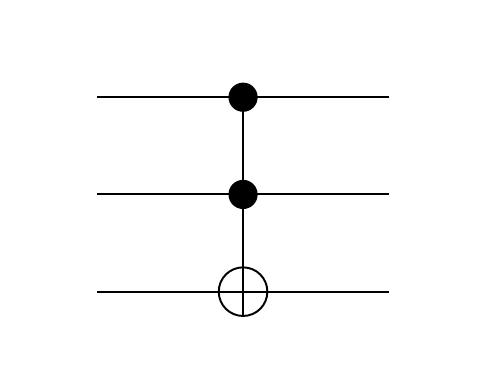

La puerta Toffoli se define \[\operatorname{TOFFOLI}(x,y,z) = (x,y,z \oplus (x \cdot y))\]

\(\{\operatorname{TOFFOLI}, \operatorname{ANCILLA}_{x}, \operatorname{DESCARTA}\}\) es universal.

Familias de circuitos

Cuando necesitamos tener una entrada de tamaño arbitrario, consideramos una familia de circuitos \(\mathcal{C} = \{C_n\}_{n \in \mathbb{N}}\), tal que \(C_n\) tiene \(n\) entradas.

Su función asociada es \(\mathcal{C}(x) = C_{|x|}(x)\).

Es uniforme si la función \(n \mapsto C_n\) es computable.

Computación probabilística

El espacio de estados

Con aleatoriedad, el estado será una distribución sobre \(\mathbb{B}\).

Un bit aleatorio es un vector con norma 1 de un espacio vectorial real \(R\) con base \(\{| 0 \rangle, | 1 \rangle\}\), \[a |0\rangle + b |1 \rangle,\qquad a + b = 1, a,b \geq 0\]

Si tenemos \(n\) bits aleatorios, el espacio de estados es \(R^{\otimes n}\).

Puertas probabilísticas

Una puerta es una aplicación lineal \(f: R^{\otimes n} \to R^{\otimes m}\) que lleva vectores de norma 1 en vectores de norma 1.

Viene dada por una matriz estocástica.

\[\operatorname{RANDOM}(v) = \frac12\begin{pmatrix}1 & 1 \\ 1 & 1\end{pmatrix}v\]

Circuitos

La definición de circuito es análoga al caso clásico.

Para calcular la función asociada a un circuito:

escogemos un orden topológico de las puertas,
extendemos a la dimensión adecuada y
componemos en orden inverso.

La función es invariante al orden topológico ya que \[(f \otimes g) \circ (h \otimes s) = (f \circ h) \otimes (g \circ s).\]

Clásica a probabilística

Toda puerta clásica tiene una probabilística asociada: su extensión lineal. Su matriz es una matriz de permutación.

Nos restringimos a circuitos formados por \[\{\operatorname{NAND}, \operatorname{FANOUT}, \operatorname{RANDOM}\}.\]

Medición y error

La salida de un circuito probabilístico será un vector de probabilidades que muestreamos.

\(C: R^{\otimes n} \to R^{\otimes m}\) calcula \(f: \mathbb{B}^n \to \mathbb{B}^m\) si \[P[C(x) = f(x)] \geq \frac23\]

Computación cuántica

El espacio de estados

El espacio de estados es un espacio de Hilbert separable complejo.

Un qubit es un vector unitario de un espacio vectorial complejo con base ortonormal \(\{|0\rangle,|1\rangle\}\), \[|\psi\rangle = \alpha |0\rangle + \beta |1\rangle, \qquad |\alpha|^2 + |\beta|^2 = 1\] \(\alpha\) y \(\beta\) son las amplitudes de \(|\psi\rangle\).

Con \(n\) qubits, el espacio de estados es \(Q^{\otimes n}\).

¿Qué es una puerta cuántica?

Una puerta cuántica es una aplicación unitaria \(U: Q^{\otimes n} \to Q^{\otimes n}\).

La puerta de Hadamard se define \[H|x\rangle = \frac{1}{\sqrt{2}}(|0\rangle + (-1)^x|1\rangle)\]

Hay conjuntos «universales» y finitos de puertas que aproximan cualquier otra puerta.

Medición

La salida de un circuito cuántico será un vector unitario. Si medimos \[|\psi\rangle = \sum_{i = 0}^{2^n-1} \alpha_i|i\rangle\] tenemos \[P(\operatorname{Meas}|\psi\rangle = i) = |\alpha_i|^2\]

Puertas clásicas

Cualquier puerta clásica reversible es unitaria y podemos simular aleatoriedad con la puerta de Hadamard.

Llevamos una función \(f:\mathbb{B}^n \to \mathbb{B}^m\) a otra \[(x,y) \mapsto (x, y \oplus f(x)).\]

Quipper

El lenguaje

Quipper es un lenguaje embebido en Haskell que permite definir familias uniformes de circuitos.

Distinguimos 3 etapas

tiempo de compilación,
tiempo de generación de circuitos y
tiempo de ejecución de circuitos.

Tipos

Quipper trata con 3 tipos de datos

Bool: Tipo de los parámetros (se conocen en tiempo de generación)
Bit y Qubit: Tipo de entradas clásicas y cuánticas (se conocen en tiempo de ejecución).

Todas las operaciones ocurren en una mónada Circ.

Podemos convertir un parámetro a una entrada con qinit :: Bool -> Circ Qubit.

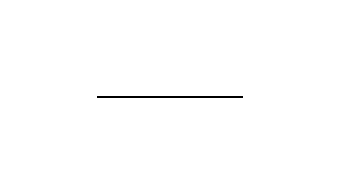

Vamos a definir el circuito más básico posible: un cable. Lo hacemos con notación do.

wire :: Qubit -> Circ Qubit
wire x = do
  pure x

Clasical.hs

Operaciones básicas

Podemos usar las operaciones básicas.

toffoli :: (Qubit,Qubit,Qubit)
   -> Circ (Qubit,Qubit,Qubit)
qinit :: Bool -> Circ Qubit
qdiscard :: Qubit -> Circ ()

Puertas clásicas

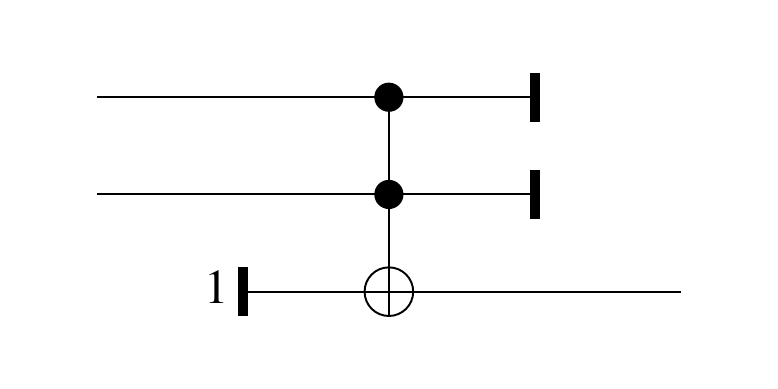

Por ejemplo, podemos definir nand utilizando estas operaciones

nand :: (Qubit,Qubit) -> Circ Qubit
nand (x,y) = do
  z  <- qinit True
  (x,y,z) <- toffoli (x,y,z)
  qdiscard (x,y)
  pure z

Classical.hs

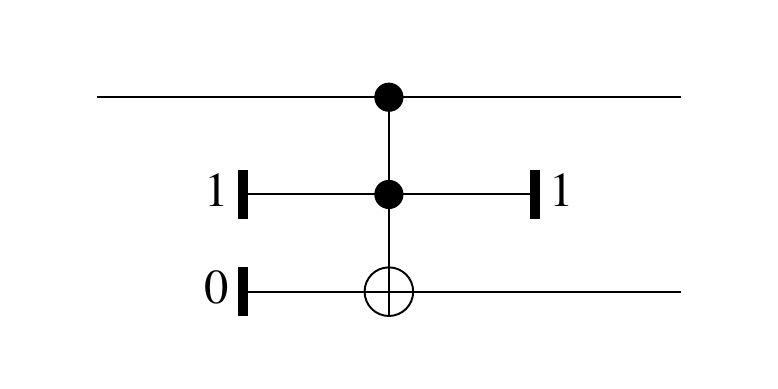

Y la puerta fanout

fanout :: Qubit -> Circ (Qubit, Qubit)
fanout x = do
  y  <- qinit True
  z  <- qinit False
  (x,y,z) <- toffoli (x,y,z)
  qdiscard y
  pure (x, z)

Classical.hs

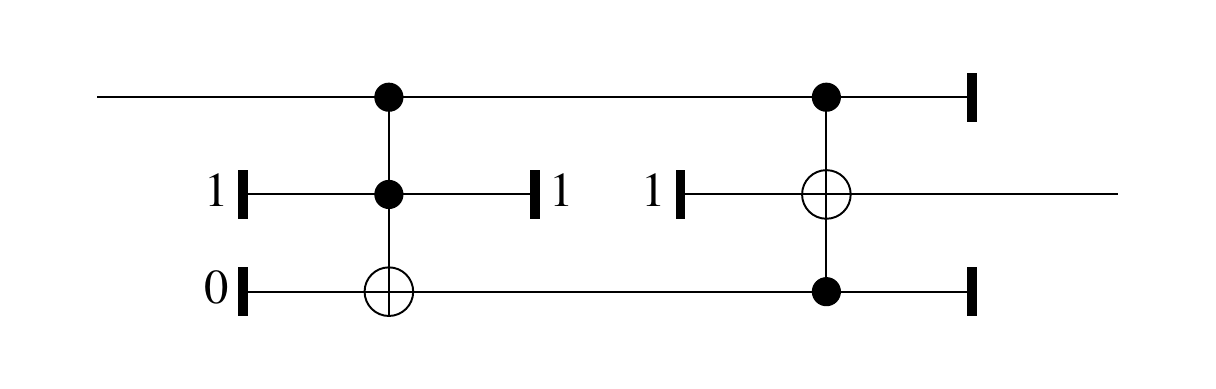

Y combinarlas por ejemplo para definir la puerta not.

notCirc :: Qubit -> Circ Qubit
notCirc x = do
  (x,x') <- fanout x
  y <- nand (x,x')
  pure y

Classical.hs

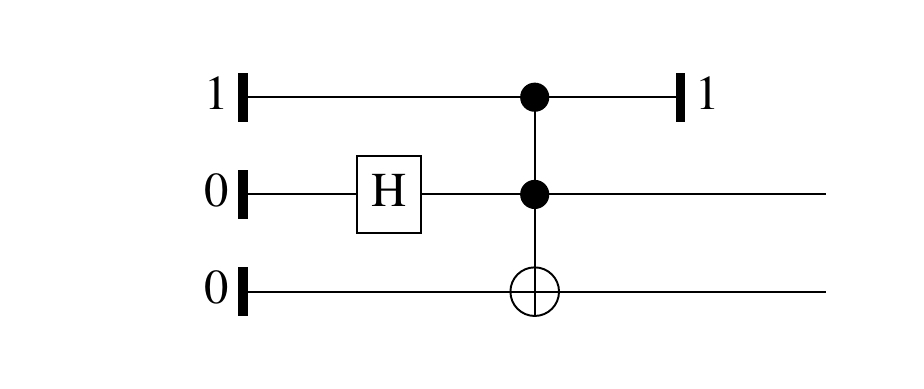

Entrelazamiento

bellPair :: Circ (Qubit, Qubit)
bellPair = do
  (x, y, z) <- qinit (True, False, False)
  hadamard y
  toffoli (x, y, z)
  qterm True x
  pure (y, z)

Generación de circuitos

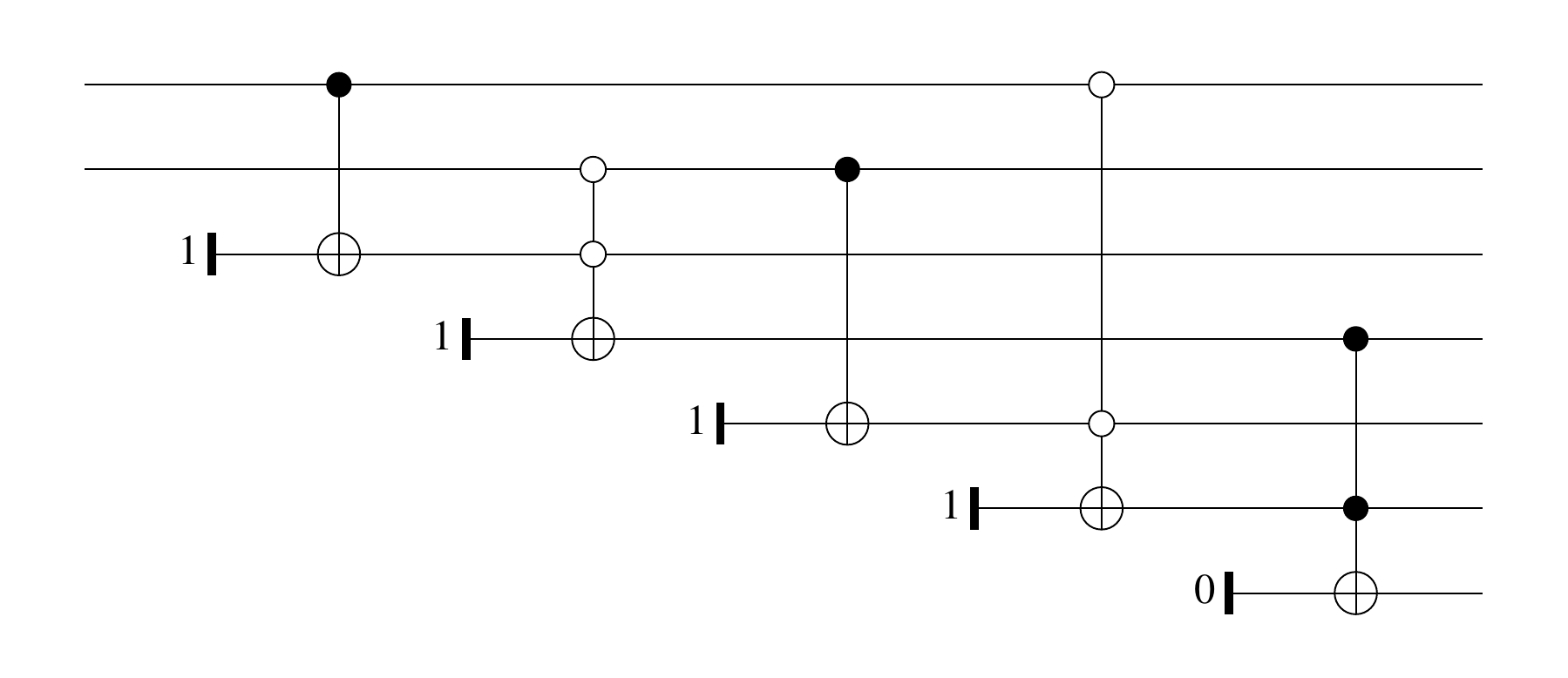

Podemos generar circuitos automáticamente a partir de funciones booleanas.

build_circuit
boolean_xnor (x,y) =
  (not x || y) &&  (x || not y)

xnor :: (Qubit,Qubit) -> Circ Qubit
xnor = unpack template_boolean_xnor

Classical.hs

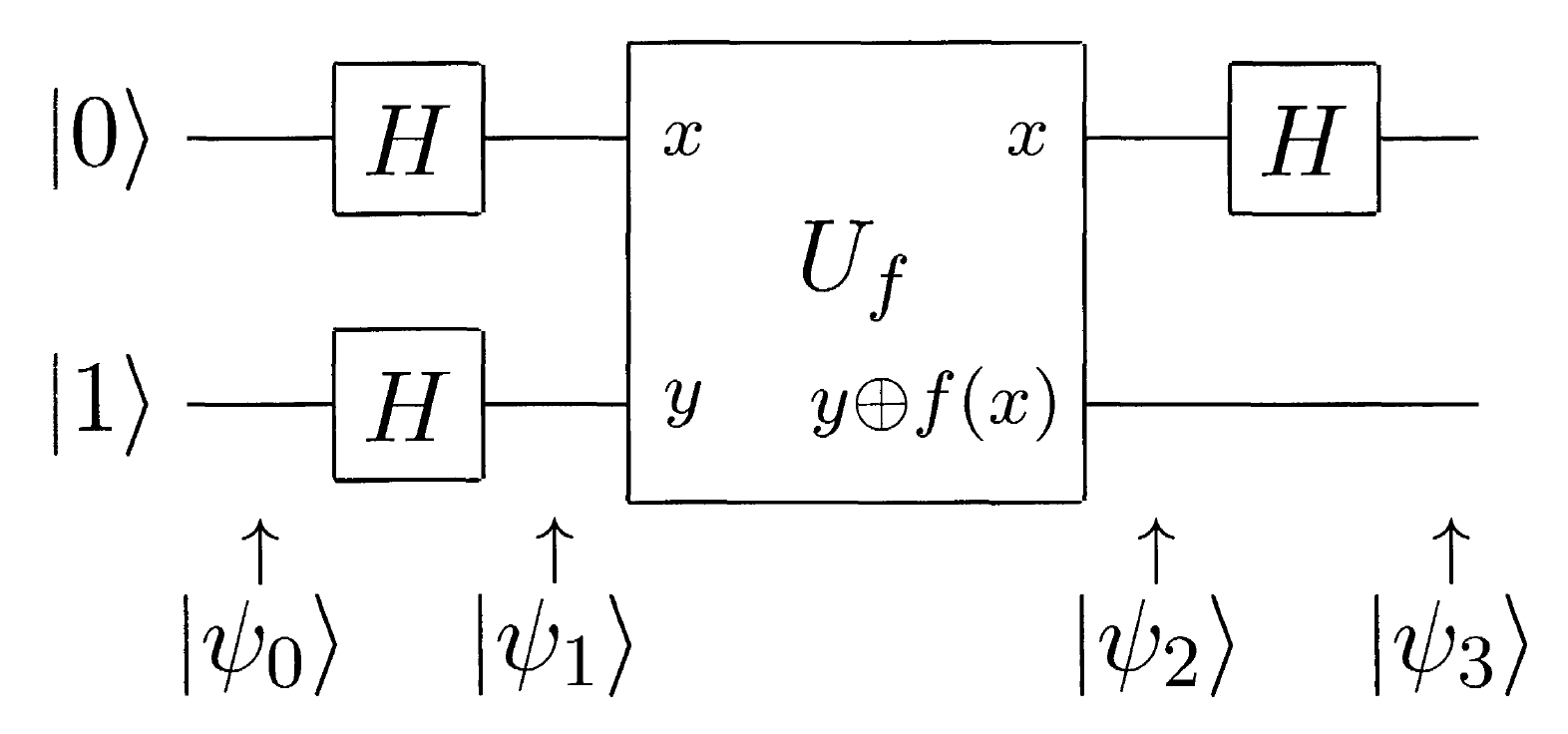

El algoritmo de Deutsch

deutsch :: ((Qubit,Qubit) -> Circ (Qubit,Qubit)) -> Circ Bit
deutsch oracle = do
  (x,y) <- qinit (False,True)
  (x,y) <- map_hadamard (x,y)
  (x,y) <- oracle (x,y)
  x <- map_hadamard x
  z <- measure x
  qdiscard y
  pure z

Deutsch.hs

`QShape`

La clase de tipos QShape generaliza

instance QShape Bool Bit Qubit where
...

instance QShape ba ca qa => QShape [ba] [ca] [qa] where
...

El algoritmo de Deutsch-Jozsa

data Oracle qa = Oracle {
  shape   :: qa,
  circuit :: (qa,Qubit) -> Circ (qa,Qubit)
  }

Oracle.hs

deutschJozsa :: (QShape ba qa ca) => Oracle qa -> Circ ca
deutschJozsa oracle = do
  (x, y) <- qinit $ (qc_false (shape oracle), True)
  (x, y) <- map_hadamard (x, y)
  (x, y) <- boxedOracle (x, y)
  x      <- map_hadamard x
  z      <- measure x
  qdiscard y
  pure z

Deutsch.hs

Fin

Referencias

Quantum Computation and Quantum Information - Nielsen & Chuang
One Complexity Theorist’s View of Quantum Computing - Fortnow
Quantum Computational Complexity - Watrous
An Introduction to Quantum Programming in Quipper - Green et al.
